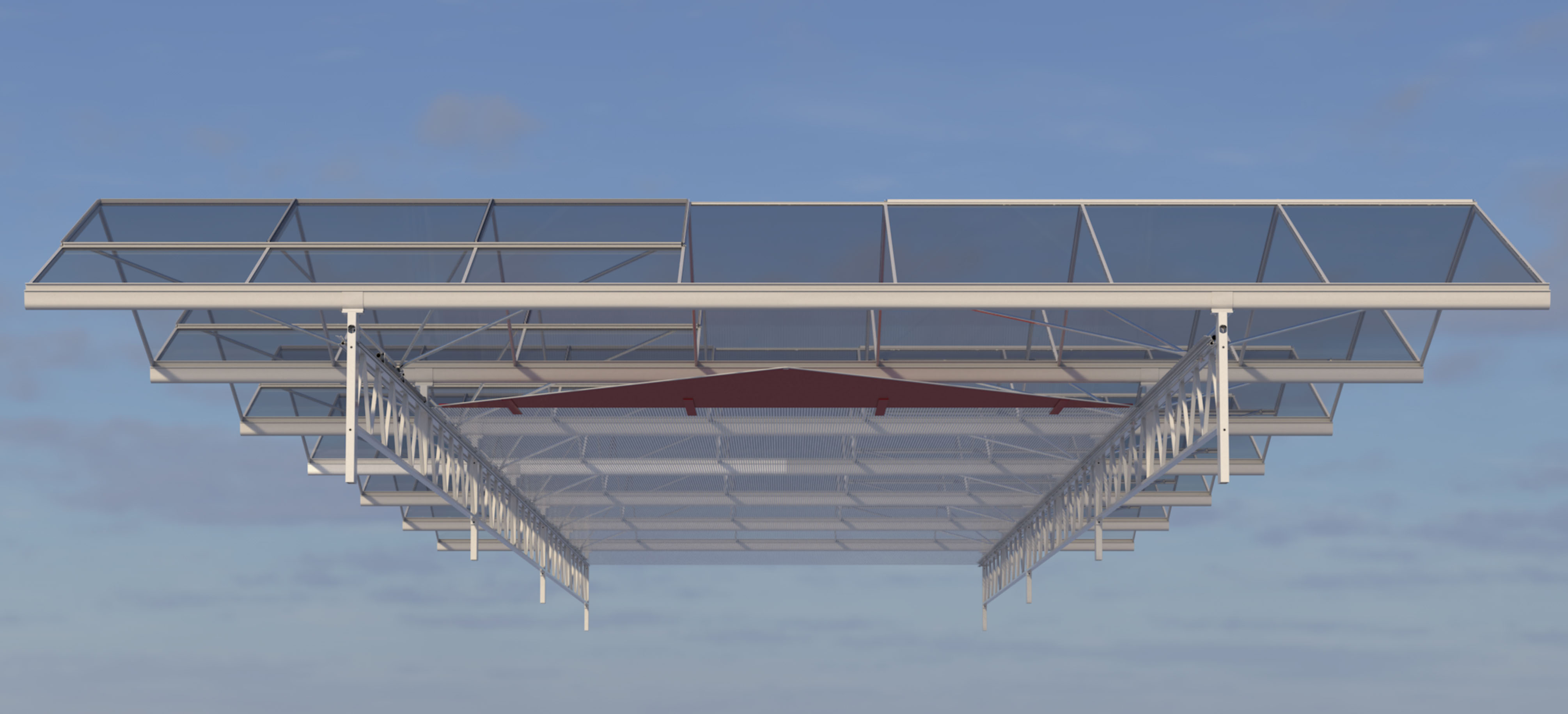

ValkScreenVision 2.0 | El sistema de pantallas más avanzado para invernaderos Venlo

Van der Valk Horti Systems presenta un nuevo sistema de retracción de pantallas: ValkScreenVision 2.0. Ahorra tiempo a la hora de insertar o sustituir las telas de pantalla y es menos arriesgado tanto para el cultivo como para el instalador.

Las telas de pantalla ya vienen provistas de tiras guía, que se introducen directamente en el perfil durante la retracción de la pantalla. Esto elimina la necesidad de aplicar clips y permite retraer ¡hasta 3 ha de tela al día!

Al minimizar el trabajo entre el cultivo y en las alturas, se puede trabajar de forma más segura sin dañar el cultivo. Además, la retracción puede iniciarse más tarde, lo que reduce la contaminación de las pantallas por el polvo (de la construcción). Esto se traduce fácilmente en una ganancia de luz del 1 % cada día.

Por último, el sistema ValkScreenVision 2.0 es flexible, ya que puede ser suministrado con cualquier tipo de tela y por cualquier instalador de pantallas o constructor de invernaderos. Así que, en caso de un cambio de tela o una nueva construcción, usted mantiene la libre elección. Después de todo, nadie puede ver el futuro.

✔ Rápido ✔ Limpio ✔ Seguro ✔ Flexible

Sistema de componentes único Accionamiento de componentes único
Vea cómo funciona ValkScreenVision (vídeo)

¿Qué hace que ValkScreenVision 2.0 sea único?

ValkScreenVision 2.0 consta de varios componentes únicos que están totalmente sincronizados y destacan por su funcionalidad, calidad y facilidad de montaje gracias a nuestros años de experiencia, I+D interno y propia fábrica. Juntos, los componentes forman un sistema de pantalla innovador y seguro, en el que puede confiar ahora y en el futuro.

El ValkScreenProfile y el ValkTrussProfileforman la base del sistema. Un rasgo característico es la cámara especial para las tiras guía que se fijan previamente a la tela de la pantalla. Esto permite que la tela se introduzca suavemente en el perfil y hace innecesaria la fijación manual de la tela mediante pinzas.

Gracias a varias soluciones tecnológicas, el sistema ValkScreenVision puede retraer diferentes longitudes de pantalla. Además, si es necesario, la tela puede sustituirse fácilmente al cabo de unos años.

Diseño exclusivo para mayor ligereza y facilidad de apilamiento ValkScreenProfile: cámara para facilitar la retracción de la tela sin clips ValkScreenProfile: cámara para el montaje sencillo de bloque(s) guía de cables ValkScreenProfile: disponible en 22, 35 y 50 mm de diámetro Ambos perfiles: disponibles en varias longitudes estándar Ambos perfiles son prefabricados con goma de sellado para una perfecta estanqueidad
Ver la aplicación del perfil de pantalla (videofragmento)

Con el ValkTrussClip se fija el ValkTrussProfile a la cercha con una conexión muy fuerte.

El doble reborde garantiza que el cable atlas permanezca bien centrado. De este modo, no toca ningún borde afilado y da doble soporte a los cables atlas, lo que prolongará su vida útil mucho más.

Mejor fuerza de sujeción. Los rebordes redondeados dobles en la parte inferior evitan el desgaste de los cables atlas. Muy compacto: solo 35 mm de ancho. Deja un espacio de 6 mm entre la cercha y la abrazadera de cercha para la entrada de cables.
Ver la aplicación del ValkTrussClip (videofragmento)

El ValkWireGuide permite que el perfil y los cables atlas se muevan independientemente uno del otro, manteniendo la instalación libre de tensiones en caso de dilatación y contracción.

Diseño compacto. Fácil de montar en la parte superior e inferior del ValkScreenProfile. Evita el desgaste del ValkScreenProfile. Evita la pérdida de luz debido a las rayas negras en el tejido de la pantalla.
Ver la aplicación del ValkWireGuide (videofragmento)

Para una instalación óptima de la tela de la pantalla, hemos desarrollado una tela auxiliar en forma de triángulo rojo (ValkDelta). De este modo, la tela de la pantalla se retrae sin tensión a toda su anchura y se evitan los pliegues indeseados.

El triángulo se fija fácilmente a la tela de la pantalla por medio de una tuna técnica de conexión especialmente desarrollada y patentada. Al terminar, el triángulo se puede desconectar fácilmente y está inmediatamente listo para retraer la siguiente tira.

Viga del cabrestante: tubo de aluminio con cojinetes en el centro que guía el cable de retracción del Delta y que permite que la tela se pase en un solo movimiento, tras lo cual el Delta se puede volver a desconectar para la siguiente tira.

Tecnología de conexión patentada
Vea aquí un video sobre la fijación del Delta

ValkScreenDrive: Para cada invernadero Venlo el accionamiento de pantalla adecuado

Puede elegir entre tres tipos diferentes de accionamiento. ¡Así, siempre tendrá el sistema más adecuado para su invernadero!

  • Tipo 2 (cable de tracción)
  • Tipo 3 (semitracción/empuje)

Instalación de cremalleras

Adecuado para cualquier tipo invernadero Necesidad de cremalleras (deben adquirirse externamente) Sin fuerzas en las fachadas del invernadero

¿Cómo funciona?

Funcionamiento mediante tubo de tracción/empuje y cremallera.
Para abrir y cerrar la pantalla, el tubo de tracción/empuje se mueve hacia delante y hacia atrás sobre la cremallera.

Ver el accionamiento tipo 1 (videofragmento)

Componentes únicos del ValkScreenDrive tipo 1 (Instalación de cremalleras)

ValkDriveTube tira y empuja la pantalla para abrirla y cerrarla.

Contiflo galvanizado, evita la oxidación blanca. Adecuado para un uso intensivo (por ejemplo, para pantallas de oscurecimiento con ventanas de ventilación abiertas) Disponible en dos diámetros: 27 y 32 mm. Disponible en longitudes estándar. Fácil de conectar a la cremallera de cualquier proveedor. Acoplamiento con extremo reducido con conexión mediante perno de brida y tuerca de brida.
Ver la aplicación del ValkDriveTube (videofragmento)

El ValkTableClamp es la conexión ideal entre el ValkDriveTube y el ValkScreenProfile.

Disponible para tubos de 27 y 32 mm. Conexión extra fuerte gracias al perfil hueco. Montaje fácil y resistente con un solo perno.
Ver la aplicación del ValkTableClamp (videofragmento)

El ValkRollerBracket guía el ValkDriveTube.

Montaje sencillo. Disponible en versiones de perno y de abrazadera. Uso de rodillos de plástico patentados. La libertad de movimiento de los rodillos permite capturar sin problemas las diferencias de expansión entre el tubo de suspensión de acero y el perfil de pantalla de aluminio.
Ver la aplicación del ValkRollerBracket (videofragmento)

El ValkRollerClamp es la conexión entre el ValkDriveTube y el ValkScreenProfile en el caso de tamaños de sección diferentes.

En este caso, el ValkRollerClamp sustituye al ValkTableClamp, garantizando una pantalla perfectamente ajustada en la sección de diferente.

Apto para tubos de 27 y 32 mm.
Ver la aplicación del ValkRollerClamp

Accionamiento por cable

Más económico Controla las secciones de pantalla grandes El invernadero debe ser capaz de soportar las fuerzas de esta instalación

¿Cómo funciona?

Funciona con cable de tracción de acero inoxidable. Este cable se enrolla alrededor de un eje de accionamiento de acero. Un casquillo tensor especial asegura que el cable esté correctamente tensado para un funcionamiento suave.

Ver el accionamiento tipo 2 (videofragmento)

Componentes únicos del ValkScreenDrive tipo 2 (cable de tracción)

El ValkKliMax hace que un sistema de pantalla sea lo más controlable y eficaz posible: ya sea abriendo y cerrando la pantalla, o ajustando los huecos de humedad.

El ValkKliMax garantiza un sellado perfecto en todas las situaciones, con huecos de humedad extremadamente uniformes y un paquete de pantalla lo más pequeño posible.

El más potente de su clase con resistencia de 3, 6 o 9 kilos. Alinea primero los perfiles de la pantalla para conseguir huecos de humedad o disipación del calor uniformes. Garantiza fuerzas controladas en la estructura del invernadero. Proporciona ganancia de luz gracias a su estructura compacta. Varias variantes para la máxima aplicabilidad. Fácil montaje mediante sistema clic.
Ver la aplicación del ValkKliMax (videofragmento) ValkKliMax Slide - Vídeo de instrucciones

El ValkPulley soporta el cable de retorno del accionamiento del cable de tracción (tipo 2) para que no cuelgue y la instalación siga funcionando sin problemas.

Equipado con un clip de perfil de serie. Siempre encaja. Se puede fijar al ValkScreenProfile (estándar). Se puede fijar al tubo de cercha (opcional). Se puede abrir, por lo que también se puede montar posteriormente en el cable de retorno. Se puede abrir, lo que facilita su retirada o sustitución.
Vea la aplicación del ValkPulley al ValkScreenProfile (YouTube) Vea la aplicación del ValkPulley al ValkTrussClip (YouTube)

El ValkReversingWheel asegura que el cable de acero inoxidable se guíe en sentido contrario en la fachada y en una división de secciones.

Disponible rápidamente en versión simple o doble. Premontado en carcasa de aluminio con ruedas de plástico. Ruedas de doble cojinete para soportar fuerzas mayores. Fácil de montar en tamaños de perfil estándar. Disponible en diámetro de rueda de 100 mm y 130 mm, adecuado para cable de 3 mm. Evita el contacto con ValkKliMax en un perfil estrecho, sin necesitar una placa de extensión. Evita el desgaste de la tela de la pantalla debido a la posición del cable atlas con respecto al cable de tracción. Disponible en versión espejo (doble rueda) como solución para múltiples instalaciones de pantalla.
Ver la aplicación del ValkReversingWheel (videofragmento)

El ValkDriveShaft está situado en el centro de la sección de pantallas. El eje enrolla y desenrolla el cable de acero para abrir y cerrar la pantalla.

El ValkDriveShaft está disponible en tres versiones:
reducido-x, reducido-o, liso.

Eje reducido x: fácil de conectar mediante pernos, ¡con un juego mínimo y sin soldaduras! Eje reducido-o: más fácil de conectar mediante soldaduras que el tubo liso. Tubo liso: puede conectarse mediante soldaduras.
Ver la aplicación del ValkDriveShaft (videofragmento)

El ValkWireTensioner se utiliza en combinación con el ValkWireSleeve. El Tensioner asegura que los cables de tracción de acero inoxidable tengan la tensión correcta para que el ValkKliMax funcione correctamente. El Sleeve controla el enrollamiento y desenrollamiento ordenado del cable de tracción.

Adecuado para el montaje en el eje de accionamiento de 2". Fijación del cable de acero en el interior del Tensioner para evitar que se dañe la tela de la pantalla. Su diseño garantiza una fijación y alineación inmóviles en el ValkDriveShaft. Las ranuras en el ValkWireSleeve guían el cable de tracción. Los agujeros en el ValkWireSleeve indican cuándo se ha alcanzado el número correcto de envolturas.
Ver la aplicación del ValkWireTensioner (videofragmento)

El ValkBearingBracket sirve para conducir el ValkDriveShaft y puede montarse en la estructura del invernadero en diversas maneras.

Montaje muy simplificado gracias a la funcionalidad de la válvula. El ValkDriveShaft ya no se enhebra, sino que se inserta. La fabricación en aluminio de una sola pieza evita la desalineación. Evita muescas en el eje de accionamiento. Disponible con rodamientos de manguito de plástico o con rodamientos de 8 bolas. También disponible como variante de abrazadera.
Ver la aplicación del ValkBearingBracket (videofragmento)

Accionamiento semitracción/empuje

Económico y adecuado para cualquier tipo de invernadero Controla las secciones de pantalla más grandes Sin cremallera Sin fuerzas en las fachadas del invernadero

¿Cómo funciona?

Funcionamiento con tubo de tracción/empuje y cable de tracción de acero
Combina las ventajas de un sistema de tracción/empuje con las de un sistema de cable de tracción.

Ver el accionamiento tipo 3 (videofragmento)

Componentes únicos del ValkScreenDrive tipo 3 (semitracción/empuje)

ValkDriveTube tira y empuja la pantalla para abrirla y cerrarla.

Contiflo galvanizado, evita la oxidación blanca. Adecuado para un uso intensivo (por ejemplo, para pantallas de oscurecimiento con ventanas de ventilación abiertas) Disponible en dos diámetros: 27 y 32 mm. Disponible en longitudes estándar. Fácil de conectar a la cremallera de cualquier proveedor. Acoplamiento con extremo reducido con conexión mediante perno de brida y tuerca de brida.
Ver la aplicación del ValkDriveTube (videofragmento)

El ValkTableClamp es la conexión ideal entre el ValkDriveTube y el ValkScreenProfile.

Disponible para tubos de 27 y 32 mm. Conexión extra fuerte gracias al perfil hueco. Montaje fácil y resistente con un solo perno.
Ver la aplicación del ValkTableClamp (videofragmento)

El ValkRollerBracket guía el ValkDriveTube.

Montaje sencillo. Disponible en versiones de perno y de abrazadera. Uso de rodillos de plástico patentados. La libertad de movimiento de los rodillos permite capturar sin problemas las diferencias de expansión entre el tubo de suspensión de acero y el perfil de pantalla de aluminio.
Ver la aplicación del ValkRollerBracket (videofragmento)

El ValkDriveShaft está situado en el centro de la sección de pantallas. El eje enrolla y desenrolla el cable de acero para abrir y cerrar la pantalla.

El ValkDriveShaft está disponible en tres versiones: reducido-x, reducido-o, liso.

Eje reducido-x: fácil de conectar mediante pernos, ¡sin juego y sin soldaduras! Eje reducido-o: más fácil de conectar mediante soldaduras que el tubo liso. Tubo liso: puede conectarse mediante soldaduras.
Ver la aplicación del ValkDriveShaft

El ValkWireTensioner se utiliza en combinación con el ValkWireSleeve. El Tensioner asegura que los cables de tracción de acero inoxidable tengan la tensión correcta para que el ValkKliMax funcione correctamente. El Sleeve controla el enrollamiento y desenrollamiento ordenado del cable de tracción.

Adecuado para el montaje en el eje de accionamiento de 2". Fijación del cable de acero en el interior del Tensioner para evitar que se dañe la tela de la pantalla. Su diseño garantiza una fijación y alineación inmóviles en el ValkDriveShaft. Las ranuras en el ValkWireSleeve guían el cable de tracción. Los agujeros en el ValkWireSleeve indican cuándo se ha alcanzado el número correcto de envolturas.
Ver la aplicación del ValkWireTensioner (videofragmento)

El ValkBearingBracket sirve para conducir el ValkDriveShaft y puede montarse en la estructura del invernadero en diversas maneras.

Montaje muy simplificado gracias a la funcionalidad de la válvula. El ValkDriveShaft ya no se enhebra, sino que se inserta. La fabricación en aluminio de una sola pieza evita la desalineación. Evita muescas en el eje de accionamiento. Disponible con rodamientos de manguito de plástico o con rodamientos de 8 bolas. También disponible como variante de abrazadera.
Ver la aplicación del ValkBearingBracket (videofragmento)

Vea nuestros vídeos para obtener más información sobre ValkScreenVision

ValkScreenVision 2.0 | Sistema de pantalla horizontal
ValkScreenVision 2.0 | Vídeo de drone
ValkScreenVision 2.0 | Retraer pantallas en invernaderos en menos de 2 minutos por tira
