ValkScreenVision 1.0 consta de varios componentes únicos que están totalmente sincronizados y destacan por su funcionalidad, calidad y facilidad de montaje gracias a nuestros años de experiencia, I+D interno y propia fábrica. Juntos, los componentes forman un sistema de pantalla innovador y seguro, en el que puede confiar ahora y en el futuro.
ValkScreenVision 1.0 | Sistema de pantallas preparado para el futuro
El sistema de pantallas semiavanzado ValkScreenVision 1.0 se basa en el sistema de pantallas ValkTriplePlus. Así, se mantienen las ventajas en términos de ganancia de luz, flexibilidad y rapidez de instalación. ValkScreenVision 1.0 añade una ventaja importante: preparado para el futuro.
El perfil de pantalla ValkScreenVision en esta instalación ofrece la posibilidad de fijar la pantalla con los conocidos clips, pero también está preparado para la retracción avanzada de la pantalla mediante tiras.
Esto permite a los cultivadores optar por el sistema totalmente avanzado en una fecha posterior, sin tener que comprar e instalar nuevos perfiles de pantalla. ¡Esto ahorra tiempo y dinero! En resumen, este sistema de pantallas semiavanzado está preparado para el futuro.
✔ Listo para el futuro ✔ Menos operaciones de instalación✔ Menor tiempo de instalación en el sitio
Después de la actualización al sistema totalmente avanzado: ✔ Rápido ✔ Limpio ✔ Seguro ✔ Flexible
¿Qué hace que ValkScreenVision 1.0 sea único?
-
El ValkScreenProfile VP+ forma la base del sistema. Los rasgos característicos son las cámaras para los bloques guía de cables de plástico (ValkWireGuides) y la cámara especial para las tiras, que puede utilizarse en una fecha posterior para la retracción de pantallas totalmente avanzada con tiras.
La parte superior ancha le da resistencia y evita evita que la tela de la pantalla se sobreexpanda. Parte inferior estrecha reduce el tamaño del paquete de la tela para ganar luz. Diseño exclusivo para facilitar el apilamiento Equipado con cámaras arriba y abajo para facilitar el montaje de ValkWireGuides Disponible en diámetros de 22, 35 y 50 mm Disponible en varias longitudes estándar Prefabricados con gomas de sellado para una perfecta estanqueidad
-
Con el ValkTrussClip VSV 1.0 se fija la pantalla a la cercha con una conexión muy fuerte.
El doble reborde curvado garantiza que el cable atlas permanezca bien centrado. De este modo, no toca ningún borde afilado y da doble soporte a los cables atlas, lo que prolongará su vida útil mucho más.
Mejor fuerza de sujeción. Muy compacto: solo 26 mm de ancho. Los rebordes redondeados dobles en la parte inferior evitan el desgaste de los cables atlas.
-
El ValkWireGuide VSV 1.0 permite que el perfil y los cables atlas se muevan independientemente uno del otro, manteniendo la instalación libre de tensiones en caso de dilatación y contracción.
Diseño compacto. Fácil de fijar con una sola mano en la parte superior e inferior del ValkScreenProfile. Evita el desgaste del ValkScreenProfile. Evita la pérdida de luz debido a las rayas negras en el tejido de la pantalla.
-
El ValkScreenClip VSV 1.0 fija la tela al ValkScreenProfile. El clip de plástico de fácil aplicación sujeta la tela en la cámara de tiras del perfil.
Tamaño mínimo del paquete para obtener la máxima ganancia de luz
ValkScreenDrive: Para cada invernadero Venlo el accionamiento de pantalla adecuado
Puede elegir entre tres tipos diferentes de accionamiento. ¡Así, siempre tendrá el sistema más adecuado para su invernadero!
Accionamiento de tracción/empuje
Adecuado para cualquier tipo invernadero
Necesidad de cremalleras (deben adquirirse externamente)
Sin fuerzas en las fachadas del invernadero
¿Cómo funciona?
Funcionamiento mediante tubo de tracción/empuje y cremallera.
Para abrir y cerrar la pantalla, el tubo de tracción/empuje se mueve hacia delante y hacia atrás sobre la cremallera.
Componentes únicos del ValkScreenDrive tipo 1 (tracción/empuje)
-
ValkDriveTube tira y empuja la pantalla para abrirla y cerrarla.
Contiflo galvanizado, evita la oxidación blanca. Adecuado para un uso intensivo (por ejemplo, para pantallas de oscurecimiento con ventanas de ventilación abiertas) Disponible en dos diámetros: 27 y 32 mm. Disponible en longitudes estándar. Fácil de conectar a la cremallera de cualquier proveedor. Acoplamiento con extremo reducido con conexión mediante perno de brida y tuerca de brida.
-
El ValkTableClamp es la conexión ideal entre el ValkDriveTube y el ValkScreenProfile.
Disponible para tubos de 27 y 32 mm. Conexión extra fuerte gracias al perfil hueco. Montaje fácil y resistente con un solo perno.
-

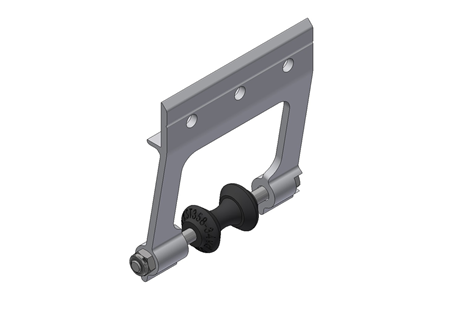

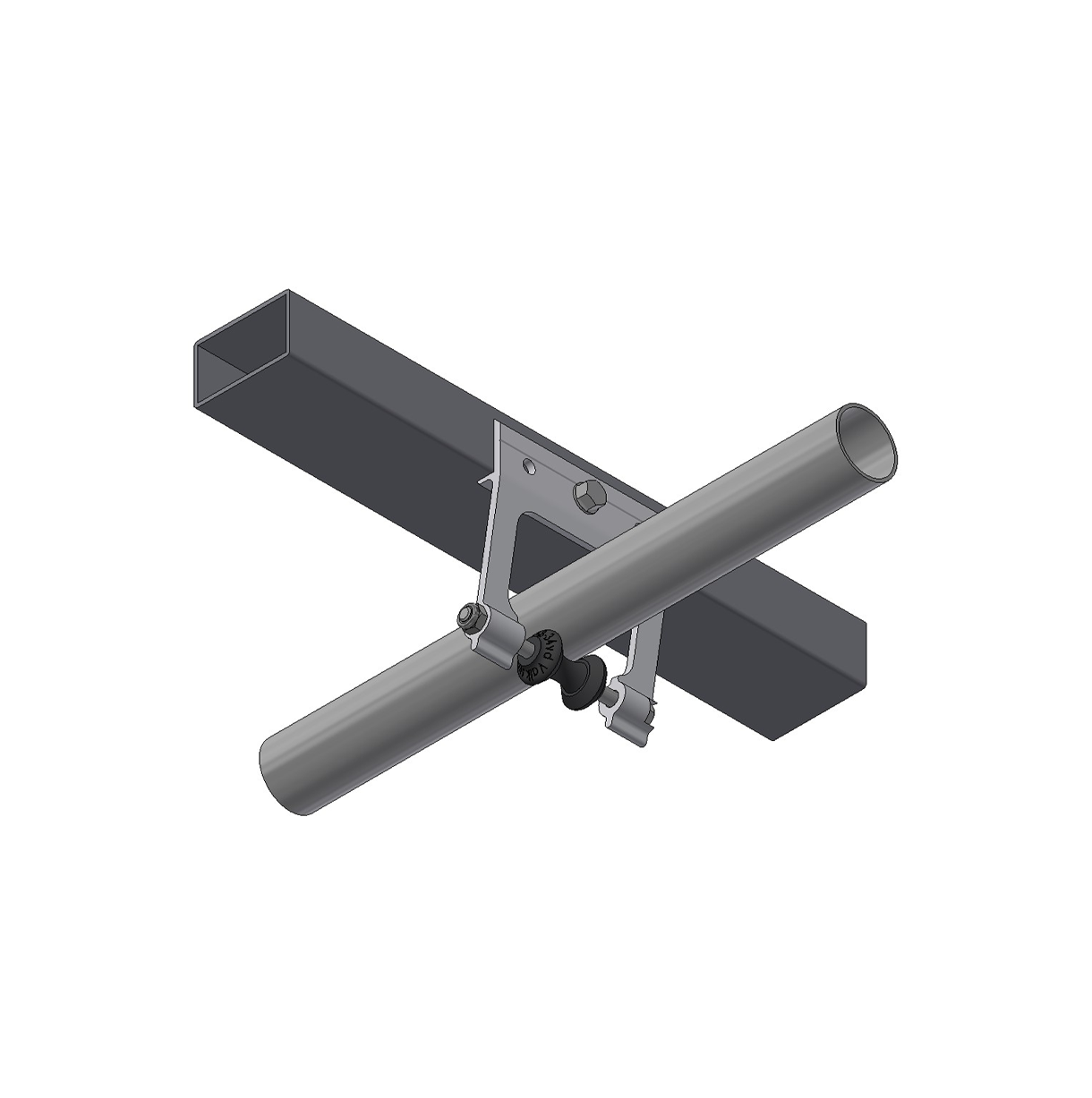

El ValkRollerBracket guía el ValkDriveTube.
Montaje sencillo. Disponible en versiones de perno y de abrazadera. Uso de rodillos de plástico patentados. La libertad de movimiento de los rodillos permite capturar sin problemas las diferencias de expansión entre el tubo de suspensión de acero y el perfil de pantalla de aluminio.
-
El ValkRollerClamp es la conexión entre el ValkDriveTube y el ValkScreenProfile en el caso de tamaños de sección diferentes.
En este caso, el ValkRollerClamp sustituye al ValkTableClamp, garantizando una pantalla perfectamente ajustada en la sección de diferente.Apto para tubos de 27 y 32 mm.
Accionamiento por cable
Más económico
Controla las secciones de pantalla grandes
El invernadero debe ser capaz de soportar las fuerzas de esta instalación
¿Cómo funciona?
Funciona con cable de tracción de acero inoxidable. Este cable se enrolla alrededor de un eje de accionamiento de acero. Un casquillo tensor especial asegura que el cable esté correctamente tensado para un funcionamiento suave.
Componentes únicos del ValkScreenDrive tipo 2 (cable de tracción)
-
El ValkKliMax hace que un sistema de pantalla sea lo más controlable y eficaz posible: ya sea abriendo y cerrando la pantalla, o ajustando los huecos de humedad.
El ValkKliMax garantiza un sellado perfecto en todas las situaciones, con huecos de humedad extremadamente uniformes y un paquete de pantalla lo más pequeño posible.
El más potente de su clase con resistencia de 3, 6 o 9 kilos. Alinea primero los perfiles de la pantalla para conseguir huecos de humedad o disipación del calor uniformes. Garantiza fuerzas controladas en la estructura del invernadero Proporciona ganancia de luz gracias a su estructura compacta Varias variantes para la máxima aplicabilidad
muelle verde (3 kg) - muelle blanco (6 kg) - muelle rojo (9 kg)
muelle verde (3 kg) - muelle blanco (6 kg) - muelle rojo (9 kg)
muelle verde (3 kg) - muelle blanco (6 kg) - muelle rojo (9 kg)
muelle verde (3 kg) - muelle blanco (6 kg) - muelle rojo (9 kg)
-
El ValkPulley soporta el cable de retorno del accionamiento del cable de tracción (tipo 2) para que no cuelgue y la instalación siga funcionando sin problemas.
Equipado con un clip de perfil de serie. Siempre encaja. Se puede fijar al ValkScreenProfile (estándar). Se puede fijar al tubo de cercha (opcional). Se puede abrir, por lo que también se puede montar posteriormente en el cable de retorno. Se puede abrir, lo que facilita su retirada o sustitución.
-
El ValkReversingWheel asegura que el cable de acero inoxidable se guíe en sentido contrario en la fachada y en una división de secciones.
Disponible rápidamente en versión simple o doble. Premontado en carcasa de aluminio con ruedas de plástico. Doble cojinete para soportar fuerzas mayores. Fácil de montar en tamaños de perfil estándar. Disponible en 100 mm y 130 mm, adecuado para cable de 3 mm. Evita el contacto con ValkKliMax en un perfil estrecho, sin necesitar una placa de extensión. Evita el desgaste de la tela de la pantalla debido a la posición del cable atlas con respecto al cable de tracción. Disponible en versión espejo (doble rueda) como solución para múltiples instalaciones de pantalla.
-
El ValkDriveShaft está situado en el centro de la sección de pantallas. El eje enrolla y desenrolla el cable de acero para abrir y cerrar la pantalla.
El ValkDriveShaft está disponible en tres versiones:
reducido-x, reducido-o, liso.Eje reducido-x: fácil de conectar mediante pernos, ¡sin juego y sin soldaduras! Eje reducido-o: más fácil de conectar mediante soldaduras que el tubo liso. Tubo liso: puede conectarse mediante soldaduras.
-
El ValkWireTensioner se utiliza en combinación con el ValkWireSleeve. El Tensioner asegura que los cables de tracción de acero inoxidable tengan la tensión correcta para que el ValkKliMax funcione correctamente. El Sleeve controla el enrollamiento y desenrollamiento ordenado del cable de tracción.
Adecuado para el montaje en el eje de accionamiento de 2". Fijación del cable de acero en el interior del Tensioner para evitar que se dañe la tela de la pantalla. Su diseño garantiza una fijación y alineación inmóviles en el ValkDriveShaft. Las ranuras en el ValkWireSleeve guían el cable de tracción. Los agujeros en el ValkWireSleeve indican cuándo se ha alcanzado el número correcto de envolturas.
-
El ValkBearingBracket sirve para conducir el ValkDriveShaft y puede montarse en la estructura del invernadero en diversas maneras.
Montaje muy simplificado gracias a la funcionalidad de la válvula. El ValkDriveShaft ya no se enhebra, sino que se inserta. La fabricación en aluminio de una sola pieza evita la desalineación. Evita muescas en el eje de accionamiento. Disponible con rodamientos de manguito de plástico o con rodamientos de 8 bolas. Evita cortes en el eje de accionamiento.
Accionamiento semitracción/empuje
Económico y adecuado para cualquier tipo de invernadero
Controla las secciones de pantalla más grandes
Sin cremallera
Sin fuerzas en las fachadas del invernadero
¿Cómo funciona?
Funcionamiento con tubo de tracción/empuje y cable de tracción de acero
Combina las ventajas de un sistema de tracción/empuje con las de un sistema de cable de tracción.
Componentes únicos del ValkScreenDrive tipo 3 (semitracción/empuje)
-
ValkDriveTube tira y empuja la pantalla para abrirla y cerrarla.
Contiflo galvanizado, evita la oxidación blanca. Adecuado para un uso intensivo (por ejemplo, para pantallas de oscurecimiento con ventanas de ventilación abiertas) Disponible en dos diámetros: 27 y 32 mm. Disponible en longitudes estándar. Fácil de conectar a la cremallera de cualquier proveedor. Acoplamiento con extremo reducido con conexión mediante perno de brida y tuerca de brida.
-
El ValkTableClamp es la conexión ideal entre el ValkDriveTube y el ValkScreenProfile.
Disponible para tubos de 27 y 32 mm. Conexión extra fuerte gracias al perfil hueco. Montaje fácil y resistente con un solo perno.
-

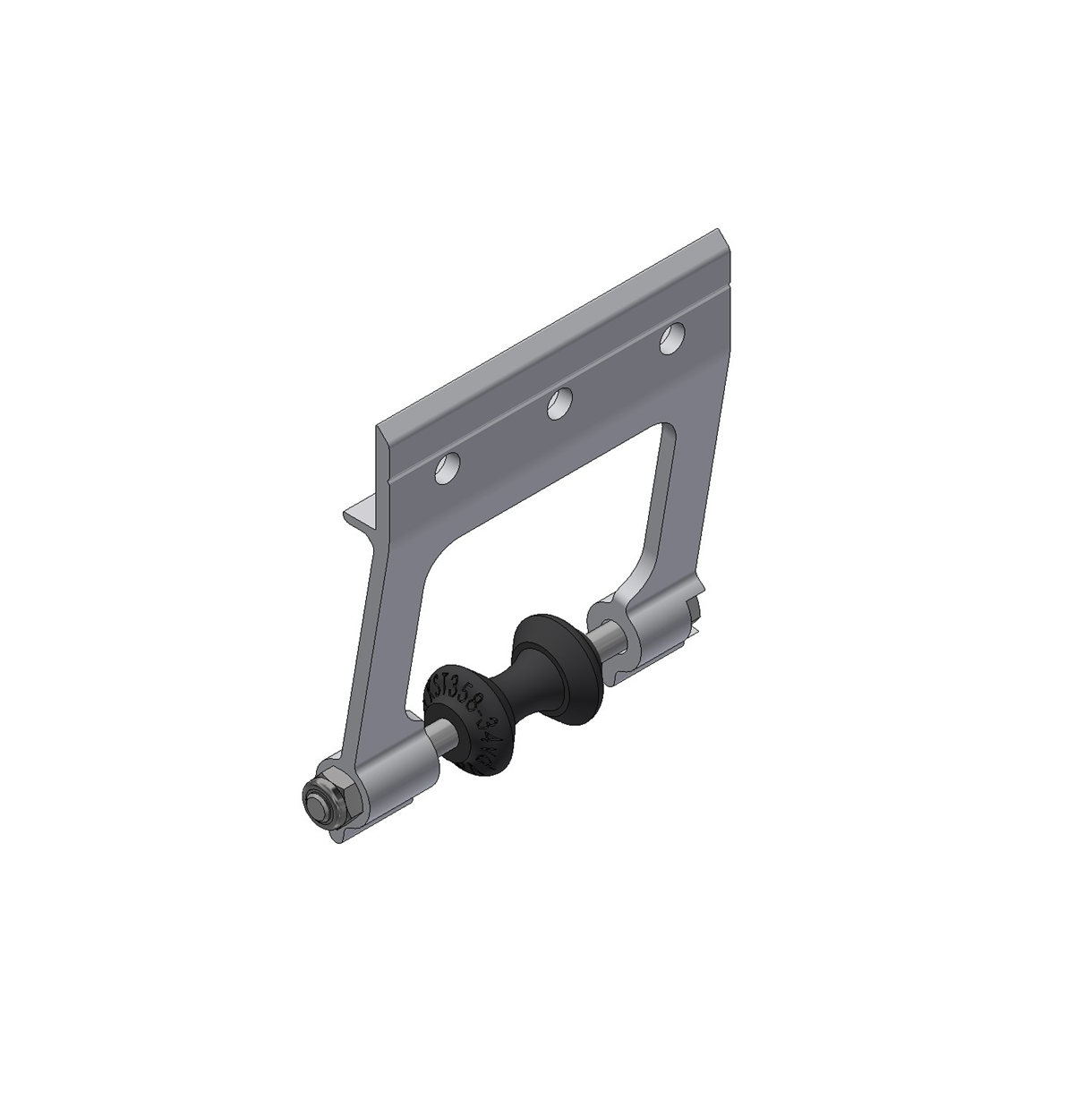

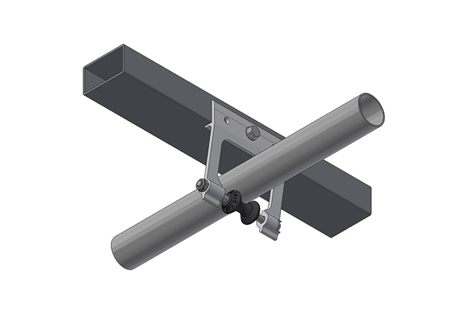

El ValkRollerBracket guía el ValkDriveTube.
Montaje sencillo. Disponible en versiones de perno y de abrazadera. Uso de rodillos de plástico patentados. La libertad de movimiento de los rodillos permite capturar sin problemas las diferencias de expansión entre el tubo de suspensión de acero y el perfil de pantalla de aluminio.
-
El ValkDriveShaft está situado en el centro de la sección de pantallas. El eje enrolla y desenrolla el cable de acero para abrir y cerrar la pantalla.
El ValkDriveShaft está disponible en tres versiones: reducido-x, reducido-o, liso.
Eje reducido-x: fácil de conectar mediante pernos, ¡sin juego y sin soldaduras! Eje reducido-o: más fácil de conectar mediante soldaduras que el tubo liso. Tubo liso: puede conectarse mediante soldaduras.
-
El ValkWireTensioner se utiliza en combinación con el ValkWireSleeve. El Tensioner asegura que los cables de tracción de acero inoxidable tengan la tensión correcta para que el ValkKliMax funcione correctamente. El Sleeve controla el enrollamiento y desenrollamiento ordenado del cable de tracción.
Adecuado para el montaje en el eje de accionamiento de 2". Fijación del cable de acero en el interior del Tensioner para evitar que se dañe la tela de la pantalla. Su diseño garantiza una fijación y alineación inmóviles en el ValkDriveShaft. Las ranuras en el ValkWireSleeve guían el cable de tracción. Los agujeros en el ValkWireSleeve indican cuándo se ha alcanzado el número correcto de envolturas.
-
El ValkBearingBracket sirve para conducir el ValkDriveShaft y puede montarse en la estructura del invernadero en diversas maneras.
Montaje muy simplificado gracias a la funcionalidad de la válvula. El ValkDriveShaft ya no se enhebra, sino que se inserta. La fabricación en aluminio de una sola pieza evita la desalineación. Evita muescas en el eje de accionamiento. Disponible con rodamientos de manguito de plástico o con rodamientos de 8 bolas. Evita cortes en el eje de accionamiento.
